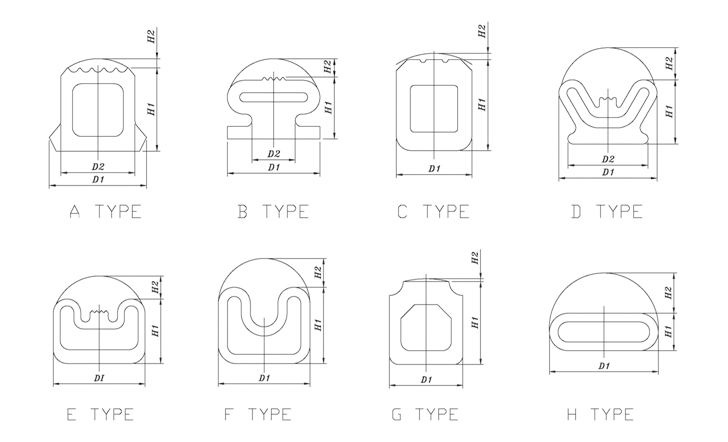

모델명	Type	D1(mm)	D2(mm)	H1(mm)	H2(mm)	재질
SRS-1208A	A	12	10	9	1	실리콘
SRS-2117A	A	21	15.2	17	2	실리콘
SRS-2118A	A	21	16	18	2	실리콘
SRS-2514B	B	25	10	14	6	실리콘
SRS-3020B	B	30	14	20	6	실리콘
SRS-7430B	B	50	20	30	30	EPDM
SRS-14041B	B	102	48	41	60	실리콘&보강사
SRS-6.55C	C	6.5		5	1	실리콘
SRS-0808C	C	8		8	1	실리콘
SRS-2024C	C	20		24	2	실리콘
SRS-2428C	C	24		28	3	실리콘
SRS-3034C	C	30		34	4	실리콘
SRS-4030C	C	40		30	5	실리콘
SRS-2416D	D	24	20	16	8	실리콘/EPDM
SRS-5635D	D	56	35	35	20	EPDM
SRS-1613E	E	16		13	6	실리콘
SRS-2014E	E	20		14	4	실리콘
SRS-2216E	E	22		16	4	실리콘
SRS-2413E	E	24		13	6	실리콘
SRS-2414E	E	24		14	4	실리콘/EPDM
SRS-2518E	E	25		18	8	실리콘
SRS-4030E	E	40		30	15	실리콘
SRS-5035E	E	50		35	20	실리콘
SRS-1213F	F	12		13	8	EPDM
SRS-1315F	F	13		15	10	EPDM
SRS-2016F	F	20		16	10	EPDM
SRS-2414F	F	24		14	6	실리콘
SRS-4030F	F	40		30	10	실리콘
SRS-1612G	G	16		12	2	실리콘
SRS-1618G	G	16		18	2	실리콘
SRS-2005H	H	20		5	8	실리콘
SRS-2009H	H	20		9	6	실리콘
SRS-3813H	H	38		13	14	EPDM

• 모델 : SRS-14041B(실리콘 & 보강사 ) 허용 압력 3kgf/cm², 이외의 모델 허용압력 1.5 kgf/cm²
• 제품 설치 시 라운드 : D1 25mm 이하 Seal의 축방향 최소 라운드 R70 , 반경방향 최소 라운드 R50
                                     D1 25mm 초과의 경우 설치 방법에 따라 당사 기술진과 협의 필요

에어 밸브

모델명	나사	길이(mm)	내경(mm)	재질
M5-16B	M5	16	Φ2	황동
M6-25B	M6	25	Φ3	황동
M6-40S	M6	40	Φ3	SUS-304
PT1/8-40B	PT 1/8	40	Φ6	황동
PT1/8-40S	PT 1/8	40	Φ6	SUS-304
PT1/4-36S	PT 1/4	36	Φ8.5	SUS-304

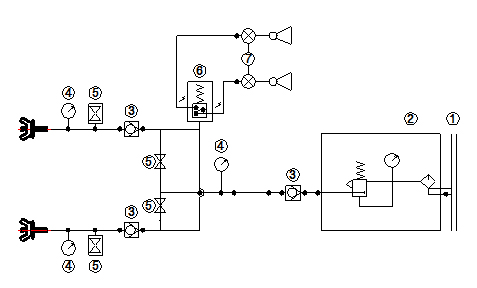

팽창식 실의 에어 제어 다이아그램

① Air Collector
② Pressure Relief Valve Filter
③ Non-return Valve
④ Pressure Gauge
⑤ Valve
⑥ Pressure Switch
⑦ Warning

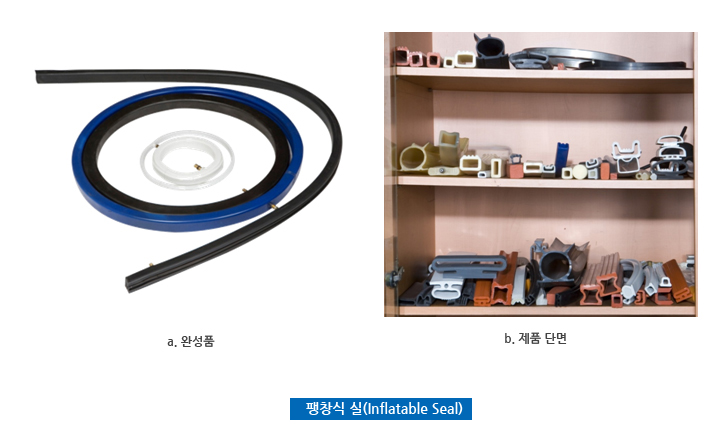

제품특성

• 완벽한 기밀 유지
• 구조와 하드웨어 설계가 단순
• 기밀 작동을 위한 여유공간 최소화
• 기본 씰링제의 문제점인 영구압축변형이 없음

제품용도

• 의료기, 항공기, 운송기, 고속전철 문의 씰
• 산업(로보틱스, 광학 등)용 칸막이 벽의 씰
• 원자력 발전소 각종 문의 씰
• 자동화 장치의 Lifting, Holding, Pressing, Clamping
