양볼트/너트 마운트

양볼트
너트마운트

제품특성

• 구조가 간단하고 설치 용이
• 제품의 크기가 작아 협소한 공간에도 설치가 가능
• 소음 진동 절연에 우수한 특성을 가지며 진동에서 기인되는 고체음을 효과적으로 차단
• 고무 재료 : 내구성이 우수한 천연 고무 적용
• 상하 고정 플레이트 SUS 304 적용

제품용도

• Anchoring 없이 별도의 Base로 상.하부를 체결할 경우
• 기타 중요지역으로 전달되는 소음 및 진동 충격 전달 방지용
• 각종 산업 기기 방진고무

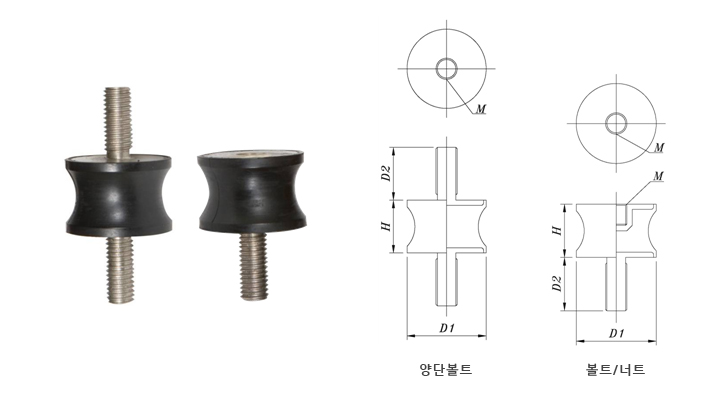

제원

모델명	허용하중(kgf)	허용변위량(mm)	경도 (Shore A)	치수(mm)				제품 무게 (g)
모델명	허용하중(kgf)	허용변위량(mm)	경도 (Shore A)	D1	D2	H	M	제품 무게 (g)
SRRM-30A(양단볼트)	20	2	45	Ø30	20	20	M8	45
SRRM-30B(양단볼트)	40	2	55
SRRM-30C(양단볼트)	60	2	65
SRRM-30D(양단볼트)	80	2	75
SRRM-30A(볼트/너트)	20	2	45	Ø30	20	20	M8	40
SRRM-30B(볼트/너트)	40	2	55
SRRM-30C(볼트/너트))	60	2	65
SRRM-30D(볼트/너트)	80	2	75

제품특성

• 구조가 간단하고 설치 용이
• 제품의 크기가 작아 협소한 공간에도 설치가 가능
• 소음 진동 절연에 우수한 특성을 가지며 진동에서 기인되는 고체음을 효과적으로 차단
• 고무 재료 : 내구성이 우수한 천연 고무 적용
• 상하 고정 플레이트(SS 400) 아연 도금 적용

제품용도

• Anchoring 없이 별도의 Base로 상.하부를 체결할 경우
• 기타 중요지역으로 전달되는 소음 및 진동 충격 전달 방지용
• 교량 신축 이음 장치 - 방진고무용

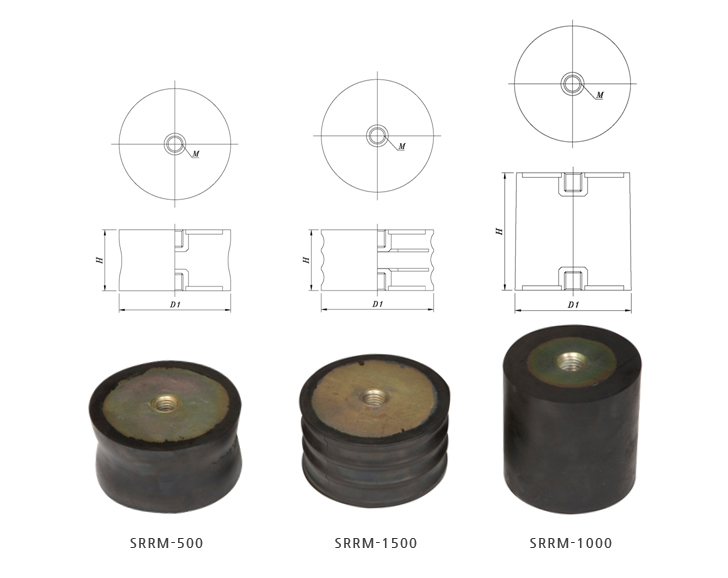

제원

모델명	허용하중(kgf)	허용변위량(mm)	경도 (Shore A)	치수(mm)			제품 무게 (g)
모델명	허용하중(kgf)	허용변위량(mm)	경도 (Shore A)	D1	H	M	제품 무게 (g)
SRRM-500	500	5	65	Ø82	45	M12	0.45
SRRM-1500	1500	5	65	Ø82	44	M12	0.55
SRRM-1000	1000	15	75	Ø80	81	M12	0.95
