에어 뎀퍼 마운트/아이솔레이터

제원
제품특성
시험 및 적용

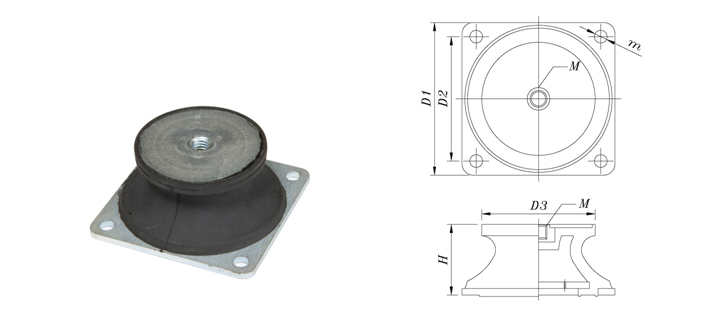

에어 뎀퍼 마운트

제품모델	상용하중범위(kgf)	사용 변위(mm)	경도(Shore A)	치수(mm)						제품중량(g)
제품모델	상용하중범위(kgf)	사용 변위(mm)	경도(Shore A)	D1	D2	D3	H	M	m	제품중량(g)
SRADM-10A	1	3	10Q	54	44	Ø40	25	M6	Ø4.5	70
SRADM-10B	3	3	30
SRADM-10C	5	3	38
SRADM-10D	8	3	45

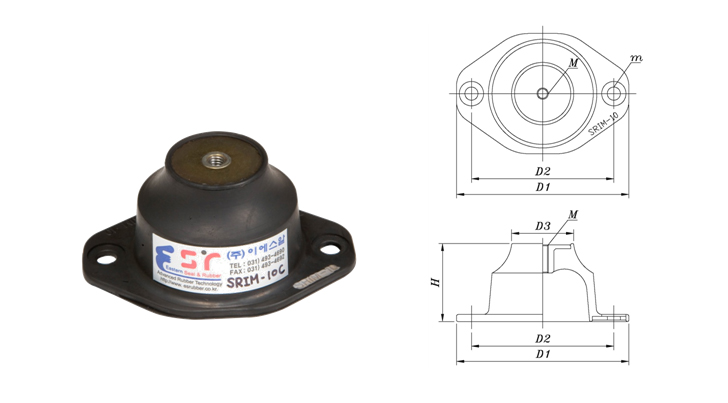

아이솔레이터

제품모델	상용하중범위(kgf)	사용 변위(mm)	경도(Shore A)	치수(mm)						제품구별색	제품중량(g)
제품모델	상용하중범위(kgf)	사용 변위(mm)	경도(Shore A)	D1	D2	D3	H	M	m	제품구별색	제품중량(g)
SRIM-10A	10	6	45	92	76	Ø30	40	M6	Ø7	RED	90
SRIM-10B	20	6	55							YELLOW
SRIM-10C	30	6	65							WHITE
SRIM-10D	40	6	75							BLACK

제품특성

• 공기와 고무를 이용하여 작동 되는 방진고무
• 수직 고유진동수가 5 ~7 Hz
• 수평 고유진동수 3 ~ 5.5 Hz
• 진동 및 충격을 동시에 저감하는 고무 마운트
• 1,500RPM(25Hz)의 가진 시 90% 이상의 절연 성능
• 20kg 미만의 저하중용 방진제
• 설비 장착 및 유지보수 용이

적용범위

• 저하중 Bin Hopper, Compressor, Blower and Motor, Vibration Screen
• 전자 저울, 전장 장비 완충, 진동 운동기
• 소형 공조기, 소형 펌프, 에어컨 실외기
• Pipe & Channels의 행어
• 저하중용 산업용 설비 방진 및 제진
• 차량, 헬기 등의 계측정비

STATIC TEST

[Static Test]

[Static Test Result]

Application Method

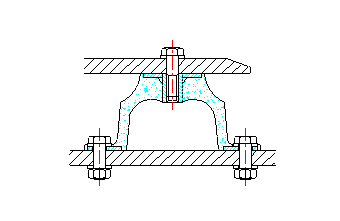

[Single Support Method]

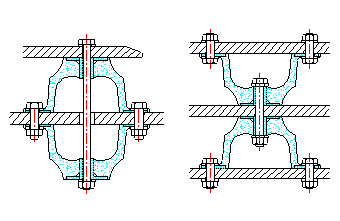

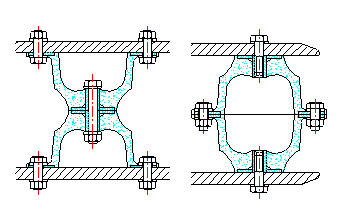

[Double Support Method]

[Single Support Method]

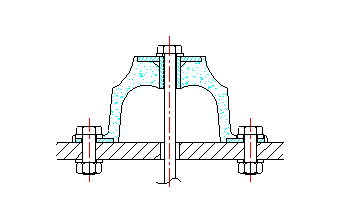

[Single Hanging & Ceiling Method]
