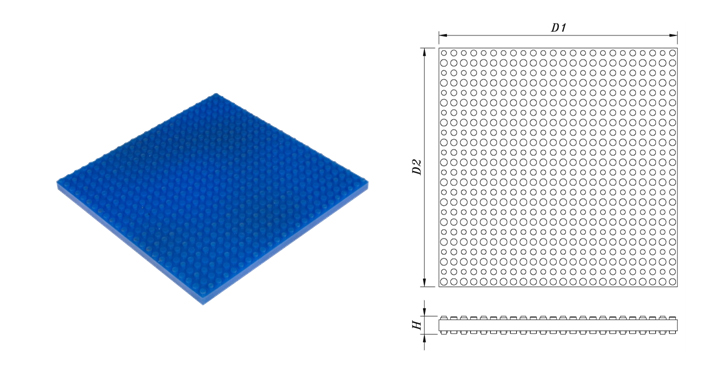

제품특성

• 구조적으로 직경과 높이가 다른 4종류의 돌기가 상호 교차 배치되고, 진동은 패드 내부를 비스듬히 통과하여 높은 방진효과를
    얻을 수 있음
• 비오염성 클로로프렌(네오프렌)의 적용으로 오염을 최대한 억제한 고무로 환경 친화적이며, 내구성,내화학성, 내유성이 강함

제품용도

• 정밀 저울, 이화학 정밀 기기, 전자 기계, 광학 기기, 계측기기, 음향 기기, 의료 기기 등 주위의 진동을 차단하는 용도 이며,
    특히 비오염성 고무의 적용으로 크린룸과 같은 청정구역 내의 기계설비의 방진에 적합
• 진동을 흡수하기 위한 범용 기기에도 유용함

제원

모델명	허용하중(kgf)	허용하중(kgf/cm²)	허용변위량(mm)	고무경도 (Shore A)	치수(mm)			중량 (kg)
					D1	D2	H
SRP-2418Q	300	0.5	3	10	240	240	18	1.0
SRP-2418A	1,100	2.0	3	40
SRP-2418B	1,500	2.5	3	50
SRP-2418C	2,300	4.0	3	70

방진 패드의 선정 방법 예

1. 방진 설비 1 지지점 하중 = 방진 설비 총 중량 / 지지점 = 8,000kgf / 4 points = 2,000kgf
2. 방진패드는 절단은 20mm 간격으로 홀 가공은 1mm 단위로 가능

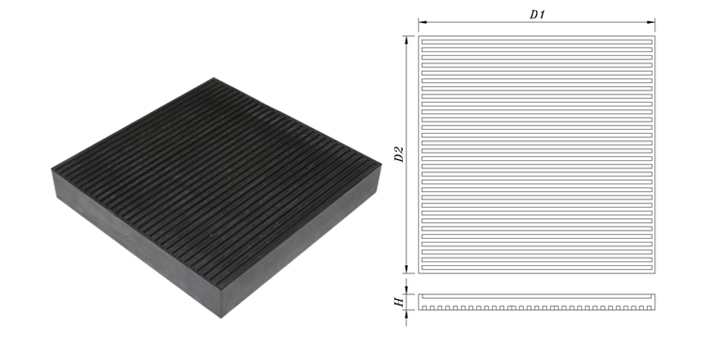

제품특성

• 진동과 소음을 차단하며 기계수명(15-20%)을 연장
• 외부충격이나 자체충격 흡수에 매우 강함
• 기초공사가 필요 없으며 기계위치 이동 용
• 비오염성 클로로프렌(네오프렌)의 적용으로 오염을 최대한 억제한 고무로 환경 친화적이며, 내구성,내화학성, 내유성이 강함

제품용도

• 기기의 중량이 크고 회전수가 높은 장비의 방진용
• 냉동기, 공조기, 보일러 등의 방진용
• 펌프, 탱크류의 하부지지용
• 기초방진 베이스
• 비오염성 고무의 적용으로 청정 지역 내 기기의 방진에 유용

제원

모델명	허용하중(kgf)	허용하중(kgf/cm²)	허용변위량(mm)	고무경도 (Shore A)	DIMENSION (mm)			중량 (kg)
					D1	D2	H
SRP-310A	2,100	1.8	1.5	40	400	300	10	1.2
SRP-310B	3,000	2.5	1.5	50
SRP-310C	6,200	5.2	1.5	70
SRP-320A	4,300	2.7	3.0	40			20	3.0
SRP-320B	8,700	3.6	3.0	50
SRP-320C	9,100	7.6	3.0	70

방진 패드의 선정 방법 예

1. 방진 설비 1 지지점 하중 = 방진 설비 총 중량 / 지지점 = 8,000kgf / 4 points = 2,000kgf
2. 방진패드는 절단은 25mm 간격으로 홀 가공은 1mm 단위로 가능

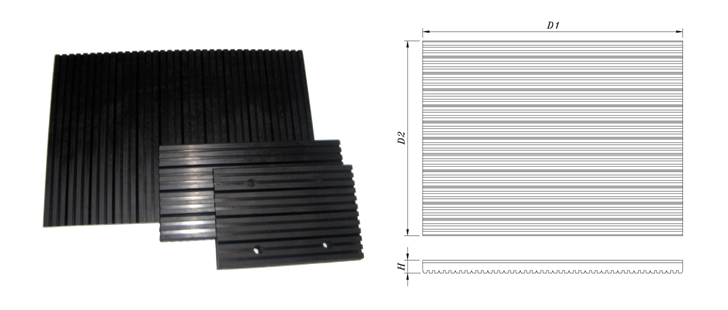

제품특성

• 진동과 소음을 차단하며 기계수명(15-20%)을 연장
• 외부충격이나 자체충격 흡수에 매우 강함
• 기초공사가 필요 없으며 기계위치 이동 용이
• 최적 형상 설계로 낮은 고유진동수( 7 ~ 12 Hz )
• 환경에 따른 Pad의 재료(NR,CR,ACM) 선정 후 적용하므로 어떠한 환경에서도 장기간의 수명유지

제품용도

• 대,중,소형 PRESS, SHEARING M/C, BENDING M/C
• 사출기, 압연기, 인쇄기
• CNC 선반, 머시닝 센터, 밀링 등 각종 공작기계
• 기초방진 베이스
• 변압기 방진용으로 특수 제작(고온의 오일 에 침유)

제원

모델명	허용하중(kgf)	허용하중(kgf/cm²)	허용변위량(mm)	고무경도 (Shore A)	DIMENSION (mm)			중량 (kg)
					D1	D2	H
SRP-334A	2,200	2.4	5.1	65	300	300	34	2.8
SRP-334N	3,000	3.3	5.1	65				2.4
SRP-334C	2,100	2.3	5.1	60				3.0

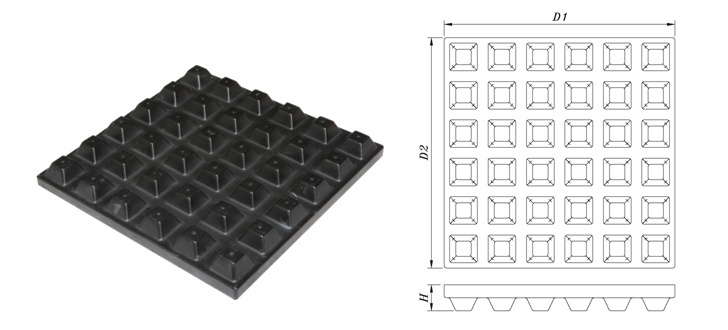

제품특성

• 진동과 소음을 차단하며 기계수명(15-20%)을 연장
• 외부충격이나 자체충격 흡수에 매우 강함
• 기초공사가 필요 없으며 기계위치 이동 용이
• 내구성,내화성,내유성이 강함

제품용도

• 기기의 중량이 크고 회전수가 높은 장비의 방진용
• 냉동기, 공조기, 보일러 등의 방
• 펌프, 탱크류의 하부지지용
• 기초방진 베이스

제원

모델명	허용하중(kgf)	허용변위(mm)	고무경도 (Shore A)	DIMENSION (mm)			중량 (kg)
				D1	D2	H
SRP-310N	4,000	1.5	60	300	300	10	1.0
SRP-315N	5,000	2.3	60	300	300	15	1.5
SRP-320N	6,000	3.0	60	300	300	20	2.0
SRP-325N	7,000	3.8	60	300	300	25	2.5
SRP-330N	9,000	4.5	60	300	300	30	3.0
SRP-335N	10,000	5.3	60	300	300	35	3.5
SRP-340N	11,000	6.0	60	300	300	40	4.0
SRP-350N	13,000	7.5	60	300	300	50	5.5

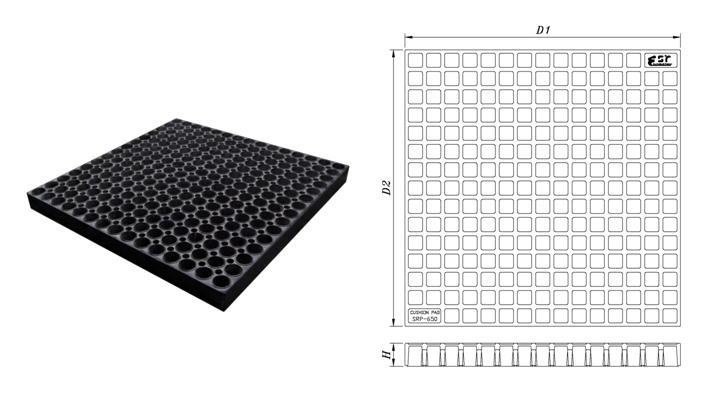

제품특성

• 제품 내부의 공기 포켓 형성으로 외부충격이나 자체충격 흡수력이 우수함
• 진동과 소음을 차단하며 기계수명(15-20%)을 연장
• 기초공사가 필요 없으며 기계위치 이동 용이
• 내구성,내화성,내유성이 강함

제품용도

• 기기의 중량이 크고 회전수가 높은 장비의 방진용
• 냉동기, 공조기, 보일러 등의 방진용
• 펌프, 탱크류의 하부지지용
• 기초방진 베이스

제원

모델명	허용하중(kgf)	허용변위(mm)	고무경도 (Shore A)	치수(mm)			중량 (kg)
				D1	D2	H
SRP-650	20,000	20	60	600	600	50	8.0
