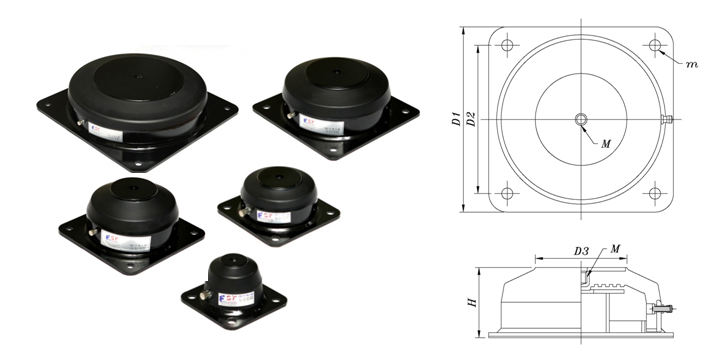

제품모델	상용하중범위(kgf)	최대압력(kgf/cm²)	최대상용변위(mm)	고유진동수(Hz)	치수(mm)						무게(kg)
					D1	D2	D3	H	M	m
SRAM-50	10~40	3	±3	6.3~9.2	110	80	Ø36	65	M10	Ø12	0.5
SRAM-100	90~250	6	±3	4.6~6.8	140	110	Ø64	65	M12	Ø12	1.4
SRAM-150	100~500	6	±5	3.7~5.9	200	160	Ø82	95	M16	Ø13	3.7
SRAM-200	280~1,000	6	±5	3.5~5.7	250	200	Ø124	95	M16	Ø15	6.5
SRAM-300	1,000~3,000	6	±5	2.5~3.7	390	330	Ø224	95	M20	Ø15	14.1
SRAM-430	2,000~6,500	6	±7	2.3 ~3.5	500	420	Ø320	95	M20	Ø18	35.0

제품특성

• 공기 주입식(2 ~ 6kgf/cm²) 전용 방진재
• 고유진동수가 2.5 ~ 9.5 Hz로 저진동 및 고진동에 탁월한 성능 발휘
• 고정볼트로 기계에 취부, 기초판 Non-Slip판 앵커링 불필요
• 제품은 고무(Neoprene)와 금속으로 구성되며, 공기 밀봉식으로 별도의 연결 라인이 필요없고, 타이어 공기 주입기로 공기
    주입이 가능

제품용도

• 대형 기계류(프레스 및 단조 해머 등) 동적 하중이 큰 설비의 충격절연
• 정밀 기계, 측정 / 시험장비의 진동절연
• 회전 기계(터빈, 공기 압축기 등)의 진동절연
• 공조기 및 방진 가대 진동절연
• 아파트형 공장의 방진설비(실링기, 인쇄기 등)

설치시 주의사항

• 작동 온도 범위는 -10℃ ~ 80℃범위
• 고온의 금속, 기름 산 등이 사용되는 경우 덮게를 사용하여 제품을 보호해야 한다.
• 상온의 암소 , 건조한 곳에 저장한다.
• 반드시 설비에 제품을 장착 후에 적정 공기를 삽입하며, 설치 전에 공기를 삽입 시에는 파손의 위험이 있다.
• 허용 변위, 횡 방향 안정성, 무게 중심의 위치 및 설비의 가동과 정지 시 공진과 변위 등을 고려해야 함으로 당사 기술진과 협의
    필요 하다.

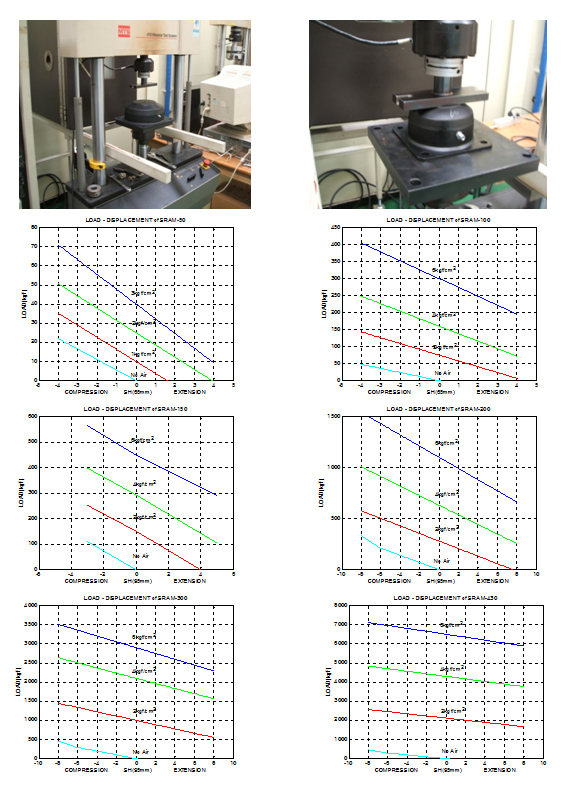

하중-변위 시험

APPLICATION

[그림1] 냉동기(90RT) 방진

[그림2] Dynamic Actuator Base 방진
(Auto Cotrolled Leveling Valve 적용)

[그림3] 공조기 방진

[그림4] 컴프레셔 방진

[그림5] 고속 극세사직기 방진

[그림6] LCD PROBE 장비 방진

[그림7] 레벨링 벨브를 장착한 에어 마운트

[그림8] 대형 제진대 2mⅹ4m(LCD 측정 장비용)

[그림9] Vicous Damper를 장착한 에어 마운트
(아파트형 공장 실링기 방진)

[그림10] Viscous Damper를 장착한 에어마운트
(아파트형 공장 대형 실링기 방진)

[그림11] 대형 직조기 방진

[그림11] 대형 직조기 방진
