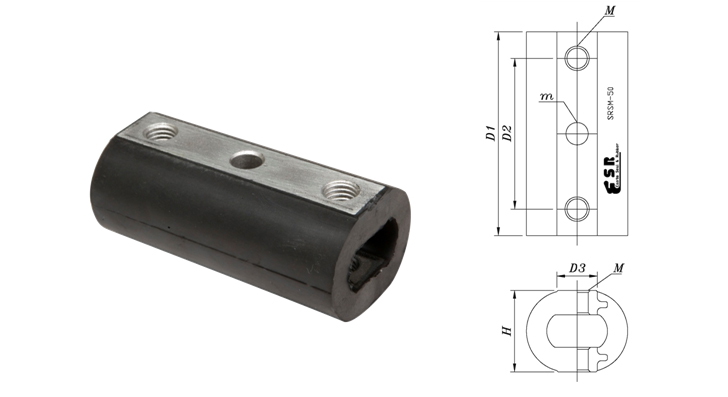

제품모델	상용하중범위(kgf)	사용 변위(mm)	경도(Shore A)	치수(mm)						제품중량(kg)
				D1	D2	D3	H	M	m
SRSM-50A	40	5	45	100	74	20	40	M12	Ø11	0.2
SRSM-50B	60	5	55
SRSM-50C	80	5	65
SRSM-50D	100	5	75

제품모델	상용하중범위(kgf)	사용 변위(mm)	경도(Shore A)	치수(mm)						제품중량(kg)
				D1	D2	D3	H	M	m
SRSM-250A	130	10	45	120	86	Ø60	80	M16	Ø9	0.7
SRSM-250B	180	10	55
SRSM-250C	230	10	65
SRSM-250D	280	10	75
SRSM-500A	400	15	45	172	129	Ø94	115	M20	Ø13	2.2
SRSM-500B	550	15	55
SRSM-500C	700	15	65
SRSM-500D	900	15	75

제품특성

• 고유진동수가 5 ~7 Hz의 범위로 고주파 및 저주파 진동도 효과적으로 제어
• 진동 및 충격을 동시에 저감하는 고무 마운트
• 충격하중 시 대 변형에 의한 충격에너지 저감
• 3축 방향의 강성으로 수평방향 안전성 확보
• 산업장비 방진용으로 응용이 용이
• 저하중용 진동 절연에 용의

적용범위

• 저하중용 각종 산업용 설비 방진
• Bin Hopper, Compressor, Blower and Motor, Vibration Screen 등의 진동 절연
• 회전기계(Turbin, Compressor 등) 의 진동절연
• 크레인, 햄머, 범퍼 등의 충격 흡수
• Tension Retainer, Hanging Vibrator Screen Mount 등의 충격 흡수
• 선박용 펌프, 전자장비
• 이중 방진 시스템의 상부마운트 적용

설치시 주의사항

• 작동 온도 범위는 -40℃ ~ 57℃범위
• 고온의 금속, 기름 산 등이 사용되는 경우 덮게를 사용하여 제품을 보호해야 한다.
• 상온의 암소 , 건조한 곳에 저장한다.
• 허용 변위, 횡 방향 안정성, 무게 중심의 위치 및 설비의 가동과 정지 시 공진과 변위 등을 고려해야 함으로 당사 기술 관계자와 협의
    하여야 한다.

FEM Analysis & Lab Test

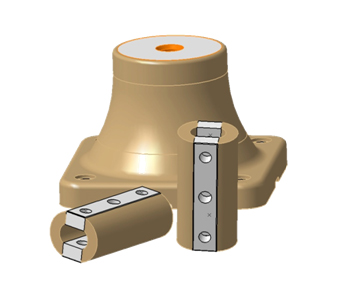

[Solid Model]

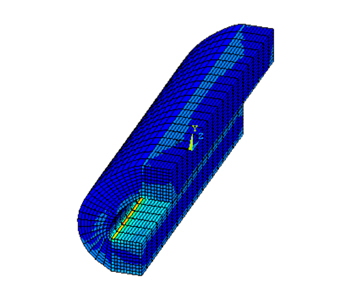

[FEM Analysis]

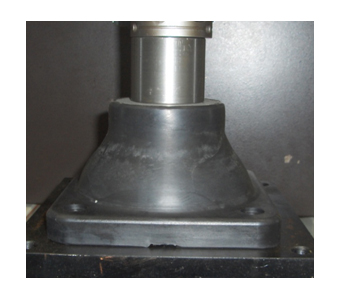

[Vertical Spring Rate Test]

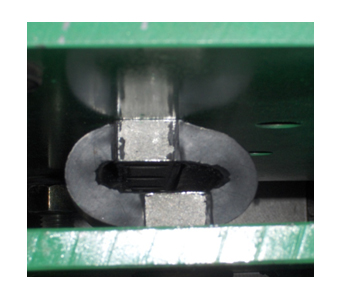

[Lateral Spring Rate Test]
