에어스프링

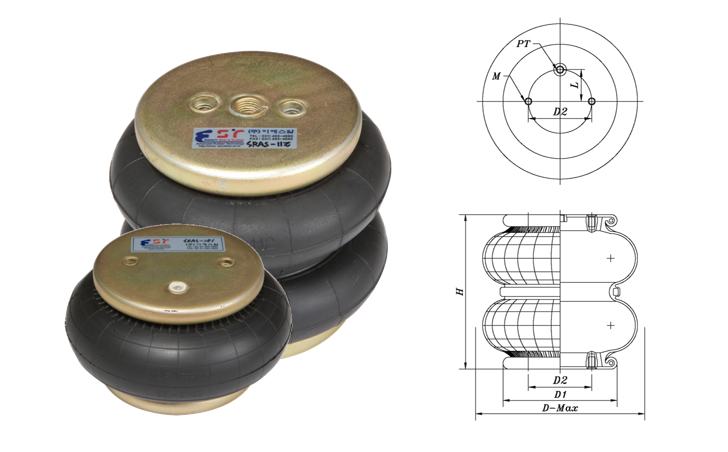

- 커링형 제원

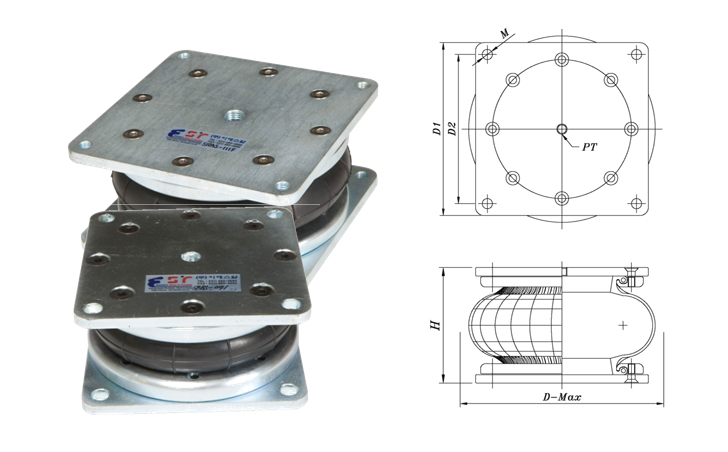

- 프렌지형 제원

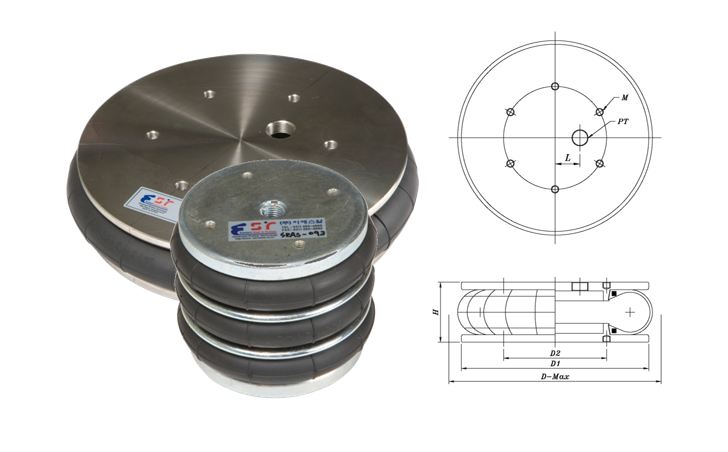

- 셀프 실형 제원
- 제품특성
- 시험 및 적용
| 제품모델 | 상용하중범위(kgf) | 최대상용압력(kgf/cm²) | 최대상용변위(mm) | 고유진동수(Hz) | 치수(mm) | 제품중량(kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | D-max | H | M | PT | L | ||||||
| SRAS-111 | 60~ 600 | 1~7 | +15/-25 | 4 ~ 5 | φ114 | 44 | φ155 | 75 | M10 | 1/4˝ | 0 | 1.3 |
| SRAS-112 | 60~ 600 | 1~7 | +30/-65 | 3 ~ 4 | φ114 | 44 | φ155 | 130 | M10 | 1/4˝ | 0 | 1.5 |
| SRAS-151 | 100~900 | 1~7 | +25/-40 | 3 ~ 4 | φ132 | 70 | φ190 | 90 | M10 | 1/4˝ | 35 | 1.7 |
| SRAS-152 | 100~900 | 1~7 | +40/-85 | 2 ~ 3 | φ132 | 70 | φ190 | 155 | M10 | 1/4˝ | 35 | 2.0 |
| SRAS-181 | 150~1300 | 1~7 | +30/-60 | 2.8 ~ 3.8 | φ162 | 90 | φ240 | 115 | M10 | 1/4˝·3/4˝ | 45 ·40 | 2.7 |
| SRAS-182 | 150~1300 | 1~7 | +40/-100 | 1.8 ~ 2.8 | φ162 | 90 | φ240 | 215 | M10 | 1/4˝·3/4˝ | 45 ·40 | 3.5 |
| SRAS-241 | 350~3000 | 1~7 | +40/-60 | 2.5 ~ 3.5 | φ230 | 158 | φ335 | 120 | M10 | 1/4˝·3/4˝ | 79·74 | 4.7 |
| SRAS-242 | 350~3000 | 1~7 | +40/-100 | 1.5 ~2.5 | φ230 | 158 | φ335 | 220 | M10 | 1/4˝·3/4˝ | 79·74 | 6.0 |
| 제품모델 | 상용하중범위(kgf) | 최대상용압력(kgf/cm²) | 최대상용변위(mm) | 고유진동수(Hz) | 치수(mm) | 제품중량(kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | D-max | H | M | PT | L | ||||||
| SRAS-081F | 25~250 | 1~7 | +15/-20 | 4.5~5.5 | 105 | 90 | φ110 | 60 | φ7 | 1/8˝ | 0 | 1.5 |
| SRAS-091F | 45~450 | 1~7 | +20/-15 | 4.5~5.5 | 120 | 100 | φ130 | 60 | φ130 | 1/8 | 0 | 2.5 |
| SRAS-092F | 45~450 | 1~7 | +25/-35 | 4 ~ 5 | 120 | 100 | φ130 | 95 | φ9 | 1/8 | 0 | 2.7 |
| SRAS-111F | 60~ 600 | 1~7 | +15/-25 | 4 ~ 5 | 144 | 124 | φ155 | 85 | φ10 | 1/4 | 0 | 4.0 |
| SRAS-112F | 60~ 600 | 1~7 | +30/-65 | 3 ~ 4 | 144 | 124 | φ155 | 140 | φ10 | 1/4 | 0 | 4.5 |
| SRAS-151F | 100~900 | 1~7 | +25/-40 | 3 ~ 4 | 168 | 140 | φ190 | 100 | φ10 | 1/4 | 0 | 6.0 |
| SRAS-152F | 100~900 | 1~7 | +40/-85 | 2 ~ 3 | 168 | 140 | φ190 | 165 | φ10 | 1/4 | 0 | 6.5 |
| SRAS-152F-113 | 100~900 | 1~7 | +40/-85 | 2 ~ 3 | φ153 | φ127 | φ190 | 175 | M8 | 1/2 | 0 | 2.6 |
| SRAS-181F | 150~1300 | 1~7 | +30/-60 | 2.8~3.8 | 204 | 176 | φ240 | 130 | φ12 | 1/4 | 0 | 9.5 |
| SRAS-182F | 150~1300 | 1~7 | +40/-100 | 1.8~2.8 | 204 | 176 | φ240 | 230 | φ12 | 1/4 | 0 | 10 |
| SRAS-241F | 350~3000 | 1~7 | +40/-60 | 2.5~3.5 | 280 | 240 | φ335 | 140 | φ14 | 1/4 | 0 | 18 |
| SRAS-242F | 350~3000 | 1~7 | +60/-100 | 1.7~2.7 | 280 | 240 | φ335 | 240 | φ14 | 1/4 | 0 | 19 |
| SRAS-341F | 1000~7000 | 1~7 | +30/-70 | 1.8~2.8 | 392 | 340 | φ480 | 150 | φ18 | 3/8 | 0 | 37 |
| SRAS-501F | 2000~14000 | 1~7 | +30/-70 | 1.5~2.5 | 550 | 480 | φ640 | 140 | φ22 | 3/8 | 0 | 72 |
| 제품모델 | 상용하중범위(kgf) | 최대상용압력(kgf/cm²) | 최대상용변위(mm) | 고유진동수(Hz) | 치수(mm) | 제품중량(kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | D-max | H | M | PT | L | ||||||
| SRAS-082SS | 25~220 | 1~7 | +10/-20 | 4 ~ 5 | φ80 | 42 | φ90 | 60 | M6 | 1/8 | 0 | 0.8 |
| SRAS-093SS | 45~450 | 1~7 | +10/-30 | 4 ~ 5 | φ100 | φ70 | φ120 | 95 | M6 | 1/4 | 0 | 2.0 |
| SRAS-241SS | 350~3000 | 1~7 | +20/-30 | 2.5 ~ 3.5 | φ300 | φ165 | φ340 | 95 | M12 | 3/4 | 40 | 17 |
제품특성
• 설계 시 스프링 높이, 지지하중 스프링 정수를 독립적으로 설정 가능• 지지하중 변동 시 높이 조절변(Levelling Valve)를 설치하여 설비의 높이를 일정하게 제어가능
• 보조 탱크, 오리피스를 설치하여 고유 진동수 및 감쇠 계수의 특성을 변화 가능함 • 지지하중의 변화에도 고유진동수를
일정하게 유지 가능
• 서어징(Surging)현상 없고, 고주파 진동절연 우수
• 액츄에어터(Actuator)로 공기실리더 이용 가능
• 고유진동수 0.7 ~ 5.0Hz 범위내에서 적용 됨
• 구조가 복잡하고 부대설비(압축기, 공기 제어 부품) 필요
• 공기 누설에 위험이 있으며, 반드시 상/하 스토퍼 장치 설치 필요
구성
Leveling Valve는 하중의 변화에 따라 수평도를 유지시키고, 압력강하에 대해 압력을 보상하는 기능을 하며, 3개 또는 4개를 지지하는 것이 바람직하다. Oil Filter & Regulator는 Compressor에 부착된 것을 사용해도 무관하나 급격한 압력변화에 대처하고, Leveling Valve에 무리를 주지 않기 위해서 Air Spring 각각에 설치하는 것이 바람직하다.아래의 Air Spring System 구성은 진동감쇠를 위한 Mount(Isolator) System 이다.
Stroke(Actuator) 용으로 사용할 경우 Leveling Valve는 사용할 필요가 없으나 압력조절장치(Regulator)를 사용하여 과도한
압력으로 사용되는 것을 방지해야 한다.

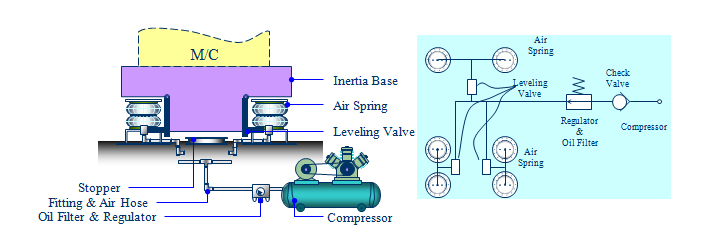

Air Spring System 구성
적용방법
• Air Spring System은 유연함으로 좌굴(좌우로 흔들림)현상을 고려하여 최적의 상태로 설치할 필요가 있다.• Air Spring의 설치높이는 설비의 무게중심과 동일평면에 위치해야 한다.
• Air Spring의 설치높이가 설비의 무게중심과 동일평면에 위치할 경우도 설비의 높이보다 Air Spring의 설치간격(폭, 길이)이
같거나 넖게 설치해야 안정적이다.
• 설비의 무게중심과 동일하게 제품을 설치하기 어려우면 무게중심 높이보다 Air Spring의 설치간격(폭,길이)은 2배이상으로
설치해야 안정적이다.

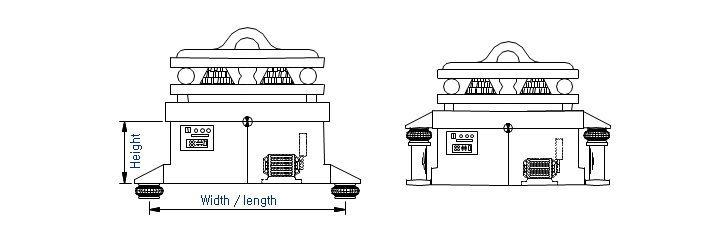

Air Spring 적용방법

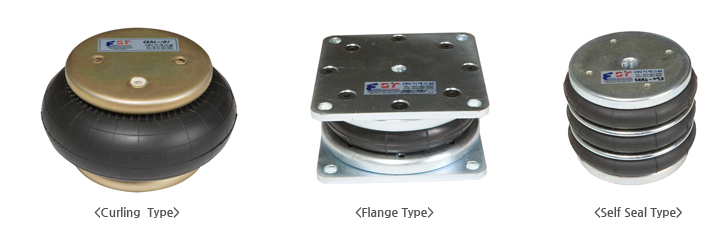

금구 조립방법
• Curling Type진동 절연용으로 사용하기에 경제적이고, 제품이 가벼워 설치가 용이하여 적합하다.
• Flange Type
가공비가 비싸고, Flange 로 인해 제품이 무겁다. 단, Vibrator나 Actuator로 사용할 때 Bellows의 수명에 한계가 있으므로
Air Spring 교환시 Bellows만 교환할 수 있으므로 경제적인 경우도 있다.
• Self Seal Type
Flange Type과 유사하며, 단 자체로 Bellows(고무) 부와 Flange 부의 강제 체결이 없는 Type 이다.
Air Spring 설치방법
Air Spring 상하부에 취부Hole이 각각 2개씩 있고, 깊이는 15mm로 일정하다. 이 부분은 큰 응력을 받지는 않지만 Air Spring 설치위치가 이동하지 않도록 하는 역할을 하므로 2개 Hole에 모두 볼트를 조립하는 것이 안정적이다.
주의해야 할 사항은 부착할 Plate와 Air Spring Upper Plate가 밀착되도록 해야 하는 것이다. 그렇지 않으면 취부 Hole이 집중응력을 받아 Upper Plate가 변형 되거나 Blind Nut에 균열이 발생하여 누기의 원인이 되기도 한다.

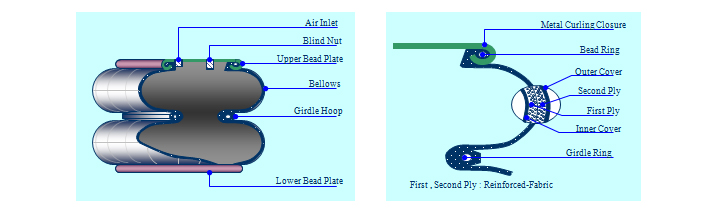

Air Spring 각부 명칭 및 단면구조
Air Spring을 선택할 때 알아야 할 사항
• 진동절연 시킬 총 무게(장비, 부가질량, 변동하중)
• 장치의 형태와 무게중심의 위치
• 설치 지점의 위치와 수
• 각 설치지점에 지지 될 무게
• Air Spring이 설치될 공간
• 필요한 변위량
• 주 진동이 되는 진동축(X, Y, Z), 강제 진동수, 가진 진폭
• 필요한 진동절연효율
• 이용할 수 있는 공기나 가스의 압력
• 장비의 허용 동적 변위
• 설비에 장착하는 방법
• 주위 환경 조건 (온도, Oil, 화학약품)
• 사용온도 : -35℃ ~ +80℃
AIR MOUNT(ISOLATOR)
정밀전자설비(분석기)
모타 및 송풍기
컴프레샤
산업용 세탁기
진동수평기(콘크리트설비)
진동스크린
AIR STROKE(ACTUATIOR)
벨트텐션설비
리프트(자키)
압축프레스
성형프레스
벨트텐션(슬러지탈수기)
제지텐션프레스
