제품특성

• 바닥에 순간적인 충격 및 연속적인 충격의 소음과 진동을 흡수 차단
• 하중이 전면적으로 고르게 분포되기 때문에 FLOATING MAT로 널리사용
• 자재 내부에 미세한 공기층이 형성되어 탄성이 좋으며 동적하중 범위가 넓음
• 높은 댐핑으로 고주파 차단효과가 크며 공진 진폭이 현저히 낮다.
• 특수 우래탄 소재로 내구성 수명이 우수하다.

제품용도

• 각종실험실 독립기초 방진패드
• 역사 및 체육관 Floating System
• 공조실 및 기계실 Floating System
• 지하철 및 고속철도 도상방진매트
• 기기의 기초 부분이나 중량이 크고 회전수가 높은 장비 방진용

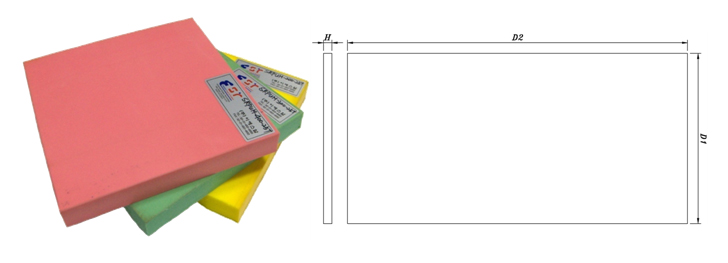

제원

모델명	허용하중(kgf)	허용변위량(mm)	탄성계수 (kg/mm/m2)	밀도 (kg/m3)	치수(mm)			Color	중량 (kg)
					D1	D2	H
SRPUM220-25T	1400	5	550	220	500	1000	25	Yellow	2.8
SRPUM220-50T	1300	10	250	220	500	1000	50	Yellow	5.5
SRPUM300-25T	3000	5	1,225	300	500	1000	25	Green	3.8
SRPUM300-50T	2600	10	525	300	500	1000	50	Green	7.5
SRPUM400-25T	6000	5	2,450	400	500	1000	25	Pink	5
SRPUM400-50T	6000	10	1,200	400	500	1000	50	Pink	10

제품특성

• 바닥에 순간적인 충격 및 연속적인 충격의 소음과 진동을 흡수 차단
• 하중이 전면적으로 고르게 분포되기 때문에 FLOATING MAT로 널리사용
• 자재 내부에 미세한 공기층이 형성되어 탄성이 좋으며 동적하중 범위가 넓음
• 높은 댐핑으로 고주파 차단효과가 크며 공진 진폭이 현저히 낮다.
• 특수 CR(네오프렌) 소재로 내구성 수명이 우수하다.

제품용도

• 각종실험실 독립기초 방진패드
• 역사 및 체육관 Floating System
• 공조실 및 기계실 Floating System
• 지하철 및 고속철도 도상방진매트
• 기기의 기초 부분이나 중량이 크고 회전수가 높은 장비 방진용

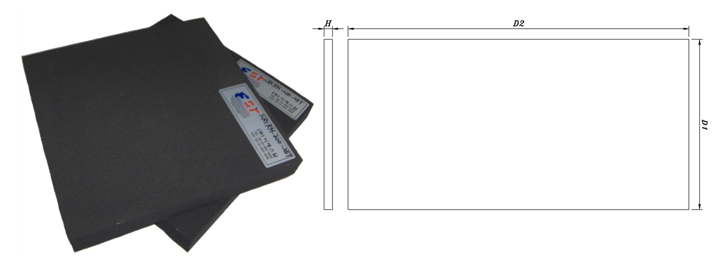

제원

모델명	허용하중(kgf)	허용변위량(mm)	탄성계수 (kg/mm/m2)	밀도 (kg/m3)	치수(mm)			Color	중량 (kg)
					D1	D2	H
SRCRM200-25T	1900	5	750	200	500	1000	25	Black	2.5
SRCRM200-50T	1800	10	350	200	500	1000	50	Black	5.0
SRCRM300-25T	2800	5	1,125	300	500	1000	25	Black	3.8
SRCRM300-50T	2600	10	525	300	500	1000	50	Black	7.5

물성표

시험항목	단위	결과치	시험방법
인장 강도	N/㎠	40	KS M 3014-2001
신장율	%	130	KS M 3014-2001
노화시험(인장강도)	N/㎠	49	KS M 3014-2001( 70°C,,22h)
노화시험(신장율)	%	120	KS M 3014-2001 ( 70°C,,22h)
압축영구변형	%	5	KS M 3014-2001 ( 23°C,,22h)

발포우레탄 및 네오프렌 장점

• 선형적인 스프링 상수
• 체적 변화없이 완충 작용(밀폐된 공간 용이)
• 감쇠기능 탁월(공진시 안정성 확보)
• 온도변화율(내열, 내한)이 적고, 내경화성 뛰어남

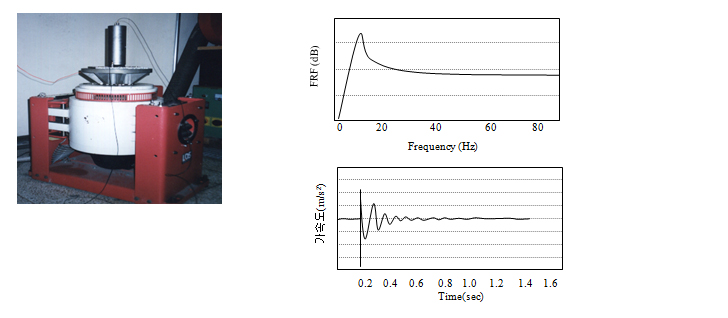

동특성시험

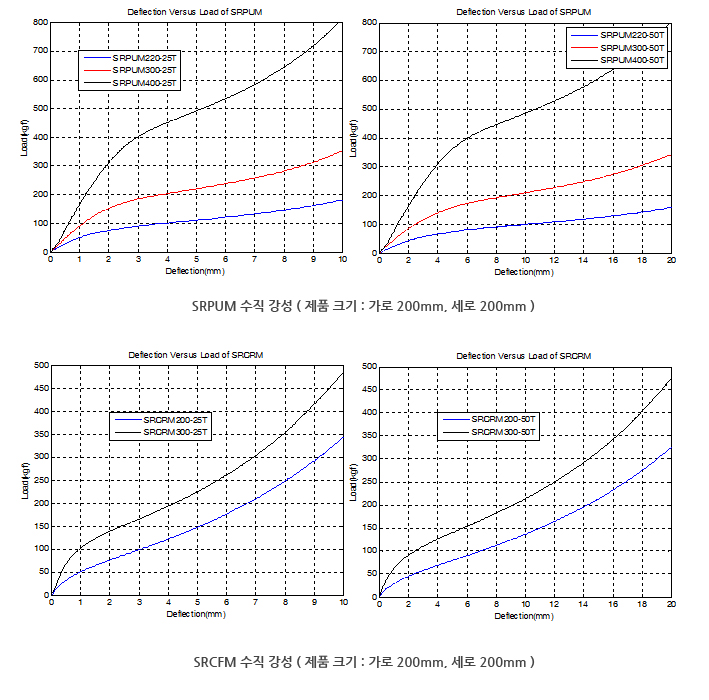

강성 시험

ESR MAT 설치공정

1단계
기초슬래브 및 벽체 정지작업 및 평탄화 작업

2단계
MAT 절단 및 접착재 시공작업

3단계
기초 슬래브 및 벽체 접착재 및 MAT부착시공
(벽체의 경우 경제성 고려 시 아이소 핑크 적용)

4단계
MAT와 MAT 사이의 TAPING(OPP Tape)작업
및 P.E.Film(0.08t) 시공

5단계
철근 배근 및 Meshing 공정

6단계
콘크리트 타설 및 양생공정(건축 시방 기준 적용)
양생 후 상측의 MAT 부위에 실란트 코킹
